CD-2便携式电火花震源

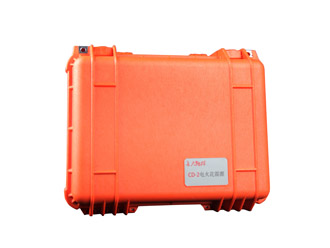

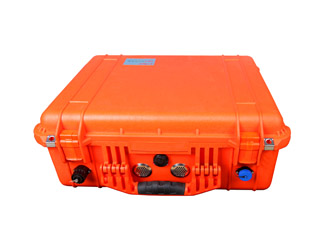

主机
控制器

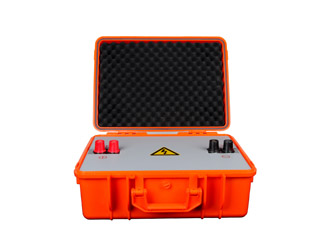

电容器

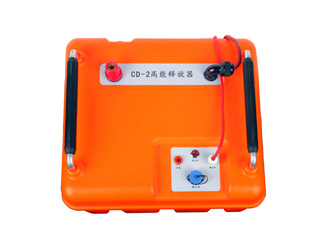

储能器

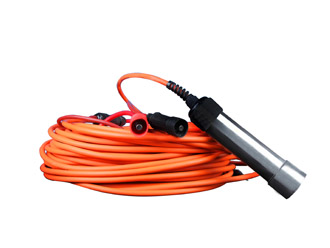

发射探头及配套电缆

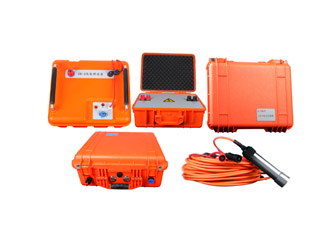

整套产品





一、仪器概述

    电火花震源在地质勘探、石油及工程检测行业中发挥着越来越重要的作用。其主要特征是操作简单、携带方便、无破坏、无污染,可很好的替代炸药,满足野外各种限制因素的地震勘探需求。CD-2便携式电火花震源是由我公司最新生产研制,是一种利用放电电极产生电弧放电获得强压力脉冲,产生稳定、同步、高分辨率和高信噪比地震波的装置。该震源主要由一体式主机、控制器、储能器、电容器、发射探头及配套电揽组成。该装置进行了创新设计,一体式结构减轻了震源的体积和重量;采用专利技术缩短充电时间,提高工作效率;采用光纤同步以确保同步的准确性。该仪器已在中国长江三峡集团公司、中国水利水电建设集团有限公司、长江委勘测规划设计研究院长江探测公司、中国石油集团、东方物探辽河油田、中国地震局地球物理研究所、中国科学院武汉分院、武汉中交岩土工程有限责任公司、重庆市地堪局208水文地质工程地质队、安徽省勘查技术院等单位已广泛使用,已取得了良好的效果。



二、主要用途

1、煤矿开采、石油勘探、水库渗透、坝基检漏、核电站选址勘查、水文地质;
2、建筑地基、桩基质量检测、混凝土桥墩、库坝灌浆帷幕、铁道路基地质检测;
3、跨孔声波CT检测、隧道超前探测,陆地浅层地震波反射、面波、折射地质勘探等。





1、适应环境:陆地、隧道、井中、水上;
2、穿透距离:可达200~500米(视地质条件而定);
3、电源输入:交流220v或(12v蓄电池供电);
4、发射电压:5000V~10000V;
5、标准电容量:200uF/5KV;
6、最大能量:5000~10000焦耳(选配);
7、频带范围:100Hz~1000Hz;
8、工作方式:手动、自动,编码控制器;
9、触发方式:光纤同步触发;
10、充电时间:5~60s;
11、充放电次数:10万次以上(10000v以下);
12、匹配仪器:国内外各种地震仪;
13、设备重量:一体式主机:10kg,各件小于10 kg;
14、主机尺寸:560mm×400mm×230mm;
15、探头直径:60mm,直径可定制;
16、电缆长度:50~100米(选配)。

1、主机 1台
2、控制器 1台
3、储能器 1台
4、电容器 1套
5、发射探头 1个(含电缆线)
6、逆变器 1套
7、触发盒 1个
8、高压表盒 1个
9、无线遥控器 1个
10、配套连接线 4根
11、电缆线箱 1个
12、使用手册 保修单 合格证 1套

1、一体化主机,进口机箱、便携性好、安全性高、体积最小、重量最轻,适用于各种复杂施工环境;
2、震源激发穿透性好,可用蓄电池供电,能量可控(可通过控制器设定每次释放能量的大小);
3、采用光纤同步触发,触发精准,一致性好,抗干扰能力强,可匹配国内外各种采集仪器;
4、操作方便简单,无线遥控操作,最大无线传输距离可达300米,采用专利技术缩短充电时间,提高工作效率等。



                                    2015年12月东方物探辽河油田工程案例





           工程案例图一                        工程案例图二                        工程案例图三





           工程案例图四                        工程案例图五                        工程案例图六









                        2016年3月安徽省勘察技术院(铜陵市老洲镇地调局项目工程案例)





           工程案例图一                        工程案例图二                        工程案例图三





           工程案例图四                        工程案例图五                        工程案例图六
